Introducere

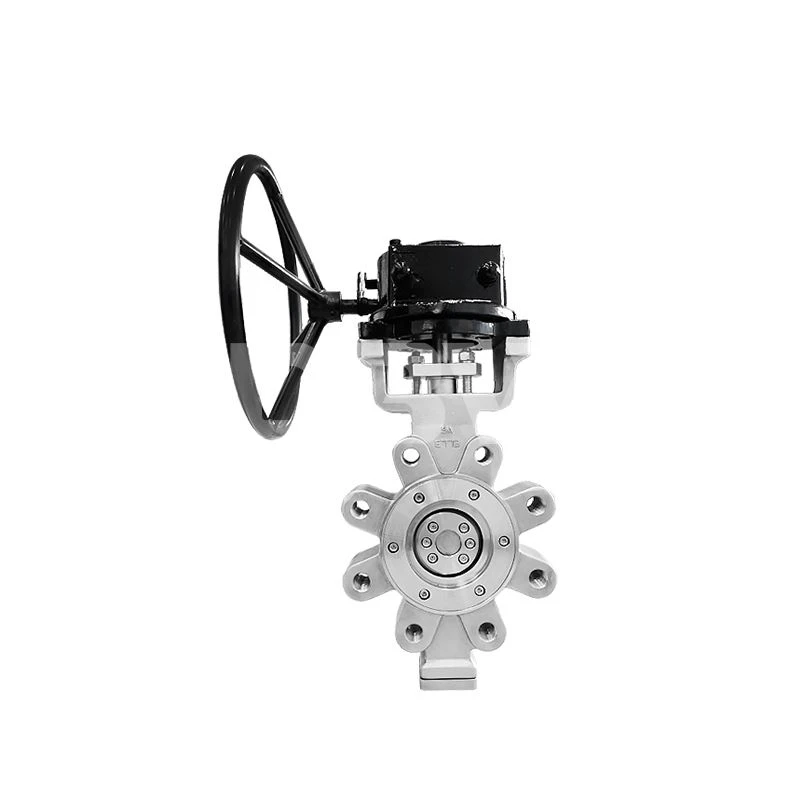

Supapă fluture LUG bi{-decalată cu design-performant pentru instalare ușoară între flanșe. Oferă închidere strânsă bidirecțională și debit fluid, reducând căderea de presiune și asigurând funcționarea fiabilă a conductei.

Caracteristici cheie

Conexiune flanșă LUG

Designul prin-lug permite instalarea cu șuruburi și service-fundă fără a perturba conducta.

Debit complet

Discul cu orificiu-performant asigură căderea minimă a presiunii, îmbunătățind eficiența pompei și performanța sistemului.

Tija anti-explozie

Tija este asigurată pentru a preveni ejectarea accidentală, sporind siguranța operatorului la presiune ridicată.

Corp acoperit cu epoxid

Body and disc coated >Epoxid de 250 µm rezistă la coroziune în medii chimice și industriale dure.

Specificații

•Scaun elastic conform EN 593

•Manșon de cauciuc înlocuibil cu etanșare integrată

•Pentru şuruburi între flanşele de ţevi

•Poate fi folosit ca capăt-de-valvă pentru presiune diferențială completă

• Strâns în ambele direcții de curgere

•Arboți anti-explozie

•Conexiune flanșă actuator conform. la ISO 5211

•Etanșeitatea la API 598 rata de scurgere-V ,DIN EN 12 266-1, rata de scurgere-A

•Tip-pentru flanșe conform EN 1092-2 sau ANSI B16.5

• Corp: otel turnat, otel inoxidabil

•Disc: otel inoxidabil turnat

• Manșon: metal pe metal, PTFE, EPDM

•Arborele supapei: otel inoxidabil 1.4021

•Rulmenți de arbore fără întreținere-

•Body: Internally and externally epoxy coated, coating thickness >250 µm, albastru RAL 5010

•Disc: acoperit cu epoxid

Servicii de personalizare

Opțiuni de mărime a supapei-Acceptă NPS2–80" / DN50–2000mm pentru a se potrivi cu diferite diametre de conducte.

Selectarea materialului scaunului-Manșoane din metal, PTFE sau EPDM pentru diferite compatibilitate cu mediile și intervale de temperatură.

Metode de acționare-Acționare manuală, electrică, pneumatică sau hidraulică disponibilă pentru funcționare flexibilă.

Standarde pentru flanșe-Tipuri de flanșe personalizabile și găurire pentru a corespunde standardelor ANSI, EN sau JIS.

Opțiuni de acoperire-Acoperiri pentru caroserie și disc, inclusiv tratamente epoxidice sau alte tratamente rezistente la coroziune-pentru medii dure.

Aplicații

Tratarea apei-Controlează eficient debitul în sistemele de apă municipale și industriale.

Petrol și gaze-Se ocupă de petrol brut, gaze naturale și produse rafinate cu etanșare fiabilă.

Prelucrare chimică-Compatibil cu medii chimice corozive sau agresive.

Generare de energie-Reglează aburul, apa de răcire și fluidele de proces din centralele electrice.

Alimente și băuturiOpțiuni compatibile -sanitare- pentru manipularea controlată a fluidelor.

FAQ

Î: Cât de ușor este înlocuirea actuatorului?

R: Flanșa standardizată a actuatorului ISO 5211 permite instalarea sau înlocuirea rapidă a actuatoarelor electrice, pneumatice sau hidraulice fără a modifica supapa sau conducta.

Î: Cât de precis este controlul fluxului?

R: Garnitura etanșă bi-decalată și rotirea lină a discului permit o reglare precisă, menținerea debitului controlat și minimizarea scurgerilor, chiar și în condiții variate de presiune.

Î: Supapa este potrivită pentru operațiuni cu ciclu înalt-?

R: Uzura mecanică redusă de la alinierea scaunului bi-discului decalat-permite cicluri frecvente de deschidere/închidere fără a compromite performanța de etanșare sau cuplul operațional.

Î: Ce testare se efectuează înainte de expediere?

R: Fiecare supapă este supusă inspecției dimensionale, testelor hidrostatice și de scurgere a scaunului, verificării grosimii acoperirii și verificărilor funcționale pentru a asigura conformitatea cu standardele API, EN și ISO.

Î: Supapa poate fi furnizată pre-asamblată cu actuatoare?

R: Putem livra supape complet asamblate cu actuatoare electrice, pneumatice sau hidraulice, reducând-lucrarea de instalare la fața locului și asigurând pregătirea operațională imediată.
